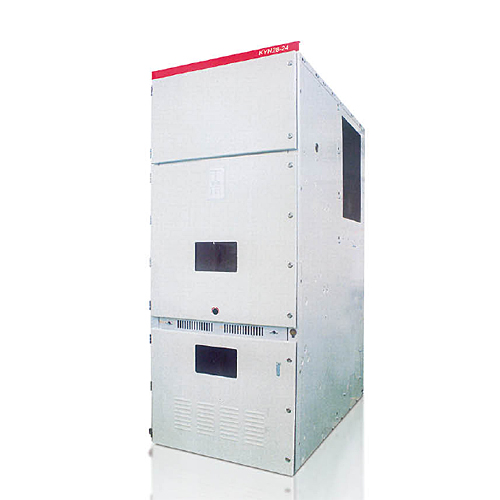

KYN28-24铠装移开式交流金属封闭开关设备系三相交流50Hz、额定电压24kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和监测等功能,还可以用于控制频繁操作的场所。
开关柜按GB3906和IEC62271-200的要求进行设计。整体由柜体和可抽出部分(手车)两部分组成,柜体结构均采用敷铝锌板或镀锌板用螺栓栓接组合成型,用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室,并且所有金属结构件均可靠接地,主回路系统的各隔室均有独立的压力释放通道,在电缆室内可设置10×60mm的接地母线。
1.简单有效的“五防”闭锁,防止误操作;
2.可配用VS1、VW1、VD4、3AH真空接触器等;
3.可配用电压互感器手车、隔离手车、熔断器手车等,相同用途的手车具有互换性;
4.柜体可靠墙安装、柜前维护,减少占地面积;
5.断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生;
6.电缆室空间充裕、可连接多根电缆;
7.开关柜的外壳防护等级达到IP4X,各隔室间防护等级为IP2X;
8.材质可选用镀锌板或敷铝锌板制作。
