高度×宽度×深度

2200mm×800mm×1200/1400/1600mm

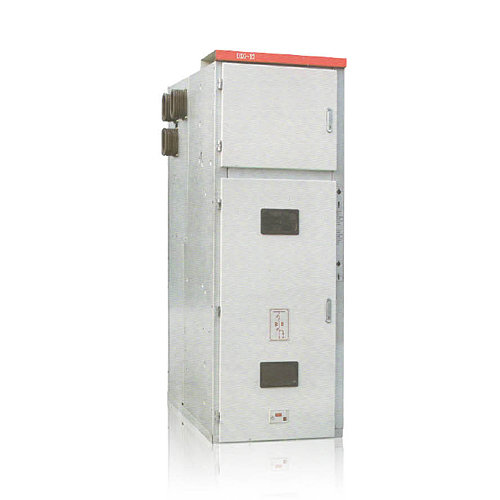

DXG-12型开关柜适用于3-12kV三相交流50Hz单母线及双母线带旁路母线系统中，作为接受和分配电能之用，属于新一代小型化城乡电网设备，具有高档次、小型化、参数全、价位低、少维护、结构合理、安全可靠、运行操作简单等特点。可广泛应用于电力、冶金、石化和城建等行业。

本开光柜主要有母线室、断路器室、仪表室、电缆室组成。各室之间用钢板分隔，可避免故障部位影响到邻室。主回路各隔室均设有独立的压力释放通道。

当设计为靠墙安装时，电缆室位于柜体的前部下方。对于主电路接线为联络方案时，本室则为联络室，可采用母线与左右柜直接连接，架空于进出线另设附柜。具有按程序操作的可靠的机械联锁装置，为操作人员与设备提供可靠的安全保护。

1.该柜结构新颖、功能全，具有固定柜的隔离带电主母线特点，又具有中置柜检修方便、断路器开关易更换的特点；

2.柜体为空气绝缘，可配装机构一体小型化的真空断路器：VS1-12(ZN63A)、VD4-12真空断路器；

3.选配的隔离开关为最新设计的小型化DGN-12隔离开关，齿轮传动方式，操作省力、灵活可靠；

4.柜体采用敷铝锌板经双重折边组装而成，具有结构紧凑、刚性良好等特点；

5.改柜体具有可靠的“五防”闭锁功能，前后门有强制的机械闭锁，进出线两端都配有接地开关，从而保证检修的安全，操作方式为旋转式，方便灵活省力；

6.材质可选用镀锌板或敷铝锌板制作。
