高度×宽度×深度

2231mm×720(920/1120)mm×635/835/1035mm

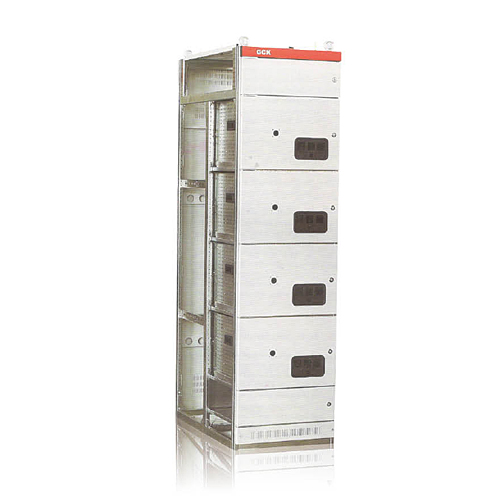

GHK固定分隔开关柜室我公司吸收国内外同类产品的精华而开发设计的产品，它适用于交流50（60）Hz恶性工作电压690V及以下的系统，满足各种供电、配电盒电动机控制的需求。符合IEC60439-1、IEC60947及GB7251.1等标准。

柜体基本结构是以E=25mm为模数安装孔，有敷铝锌板通过专用模具弯制而成。内部结构采用敷铝锌板制作，四周的门板及侧板采用表面喷涂处理。内部单元主要分隔为主母线室、电器室和电缆室，其外部特征在保留Artu柜优点不变的情况下，对内部结构进行较大的调整，使整个柜体的强度有了较大的改善，其垂直母线选用了国内通用的矩形母线。GHK柜能为配电控制系统提供齐全的柜体结构方案，柜体防护等级IP3X-4X，最高能达IP54.

1.设计全面合理，考虑周到，可满足多种电器元件的组装要求，各元件形成独立的功能单元，达到完美和谐的程度；

2.供配电可靠。功能单元采用插拔式或抽出式开关安装，结构简单、更换方便，互换性更好；

3.柜体的材料采用敷铝锌板加工，具有抗氧化、抗腐蚀、抗生锈、机械性能良好等优点；

4.模块化设计。柜体结构模块化、通用化和系列化程度高，可以根据要求任意组装成想要的隔室单元，并根据开关的变化只要调整模数位置即能达到要求；

5.全封闭式结构，内部采用模数化隔板，分隔不同功能单元，固定分隔有效高度1800mm，分隔单元高度为8E/12E/16E/20E/24E等，具有防护等级高，安全性能好等特点；

6.接地连续性好。框架及内部的结构件采用敷铝锌板以及表面的涂复结构件均有可靠的接地措施。
